动力锂电池的工作原理
电池制成后,通过一定的充放电方式将其内部正负极活性物质激活,改善电池的充放电性能及自放电、贮存等综合性能的过程称为化成。电池经过化成后才能体现其真实的性能。同时化成过程中的分选过程能够提高电池组的一致性,使最终电池组的性能提高。更多新能源汽车方面专业知识及最新资讯可以专注电动知家微信公众号。
二、锂电池结构与原理解读

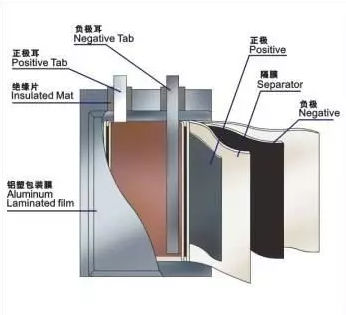

1、锂电池基本结构
主要材料:正极、负极、电解液、隔膜
结构:圆形、方形;叠片、卷绕
形态:聚合物(软包装)、液态锂离子(钢壳)

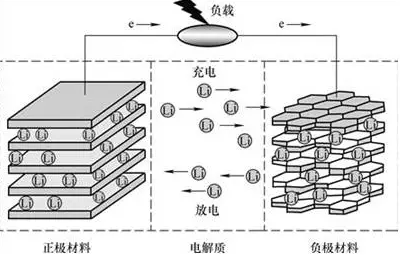

2、锂电池工作原理
正极材料:LiMn2O4,负极材料:石墨
充电时正极的Li+和电解液中的Li+向负极聚集,得到电子,被还原成Li镶嵌在负极的碳素材料中。放电时镶嵌在负极碳素材料中的Li失去电子,进入电解液,电解液内的Li+向正极移动。
3、锂电池组成原理
①正极构造
LiMn2O4(锰酸锂)+导电剂(乙炔黑)+粘合剂(PVDF)+集流体(铝箔)正极
②负极构造
石墨+导电剂(乙炔黑)+粘合剂(PVDF)+集流体(铜箔)负极
4、充电过程
电源给电池充电,此时正极上的电子e从通过外部电路跑到负极上,正锂离子Li+从正极“跳进”电解液里,“爬过”隔膜上弯弯曲曲的小洞,“游泳”到达负极,与早就跑过来的电子结合在一起。
正极上发生的反应为LiMn2O4==Li1-xMn2O4+Xli++Xe(电子)
负极上发生的反应为6C+XLi+Xe==LixC6
5、放电过程
电池放电,此时负极上的电子e从通过外部电路跑到正极上,正锂离子Li+从负极“跳进”电解液里,“爬过”隔膜上弯弯曲曲的小洞,“游泳”到达正极,与早就跑过来的电子结合在一起。
正极上发生的反应为Li1-xMn2O4+xli++xe(电子)==LiMn2O4
负极上发生的反应为LixC6==6C+xLi+xe
