磷酸铁锂电池的工作原理和空间结构你知道吗？简述磷酸铁锂电池和聚合物锂电池在使用过程中的区别！

磷酸铁锂电池，是指用磷酸铁锂作为正极材料的锂离子电池。锂离子电池的正极材料主要有钴酸锂、锰酸锂、镍酸锂、三元材料、磷酸铁锂等。其中钴酸锂是目前绝大多数锂离子电池使用的正极材料。

　　磷酸铁锂电池的空间结构：

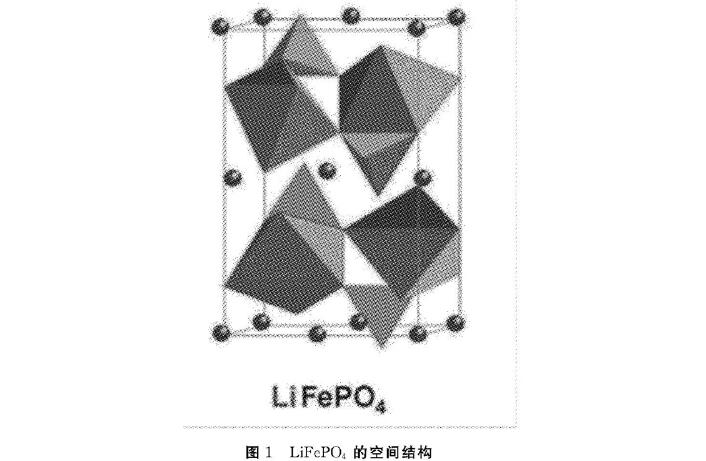

　　对于LiFePO4的正极材料，其原料来源较为广泛，循环寿命较长，安全指数也很高，对环境污染较小，在众多正极材料中体现出非常强的综合性能，一直是制备锂离子电池正极的热点材料，在最近几年的发展下，LiFePO4型正极材料已经达到实用的水平，甚至开始正规商业化应用，LiFePO4为橄榄石结构，空间结构如图1所示，其理论比容量为170mAhh，当锂离子电池进行充电时，会发生氧化反应，锂离子FeO6层面间释放出来，流进电解液，最后到达负极，在外电路，电子同时到达负极，铁会从二价铁离子变为三价铁离子，发生氧化反应。放电过程则与充电过程相反，发生的是还原反应。

　　磷酸铁锂电池工作原理：

　　磷酸铁锂电池，是指用磷酸铁锂作为正极材料的锂离子电池。锂离子电池的正极材料主要有钴酸锂、锰酸锂、镍酸锂、三元材料、磷酸铁锂等。其中钴酸锂是目前绝大多数锂离子电池使用的正极材料。

　　意义

　　金属交易市场，钴（Co）最贵，并且存储量不多，镍（Ni）、锰（Mn）较便宜，而铁（Fe）存储量较多。正极材料的价格也与这些金属的价格行情一致。因此，采用LiFePO4正极材料做成的锂离子电池应是挺便宜的。它的另一个特点是对环境环保无污染。

　　作为充电电池的要求是：容量高、输出电压高、良好的充放电循环性能、输出电压稳定、能大电流充放电、电化学稳定性能、使用中安全（不会因过充电、过放电及短路等操作不当而引起燃烧或爆炸）、工作温度范围宽、无毒或少毒、对环境无污染。采用LiFePO4作正极的磷酸铁锂电池在这些性能要求上都不错，特别在大放电率放电（5～10C放电）、放电电压平稳上、安全上（不燃烧、不爆炸）、寿命上（循环次数）、对环境无污染上，它是最好的，是目前最好的大电流输出动力电池。

　　结构与工作原理

　　LiFePO4作为电池的正极，由铝箔与电池正极连接，中间是聚合物的隔膜，它把正极与负极隔开，但锂离子Li可以通过而电子e-不能通过，右边是由碳（石墨）组成的电池负极，由铜箔与电池的负极连接。电池的上下端之间是电池的电解质，电池由金属外壳密闭封装。

　　LiFePO4电池在充电时，正极中的锂离子Li通过聚合物隔膜向负极迁移;在放电过程中，负极中的锂离子Li通过隔膜向正极迁移。锂离子电池就是因锂离子在充放电时来回迁移而命名的。

　　LiFePO4内部结构

　　主要性能

　　LiFePO4电池的标称电压是3.2V、终止充电电压是3.6V、终止放电压是2.0V。由于各个生产厂家采用的正、负极材料、电解质材料的质量及工艺不同，其性能上会有些差异。例如同一种型号（同一种封装的标准电池），其电池的容量有较大差别（10%～20%）。

　　这里要说明的是，不同工厂生产的磷酸铁锂动力电池在各项性能参数上会有一些差别;另外，有一些电池性能未列入，如电池内阻、自放电率、充放电温度等。

　　磷酸铁锂动力电池的容量有较大差别，可以分成三类：小型的零点几到几毫安时、中型的几十毫安时、大型的几百毫安时。不同类型电池的同类参数也有一些差异。

　　过放电到零电压试验：

　　采用STL18650（1100mAh）的磷酸铁锂动力电池做过放电到零电压试验。试验条件：用0.5C充电率将1100mAh的STL18650电池充满，然后用1.0C放电率放电到电池电压为0C。再将放到0V的电池分两组：一组存放7天，另一组存放30天;存放到期后再用0.5C充电率充满，然后用1.0C放电。最后比较两种零电压存放期不同的差别。

　　试验的结果是，零电压存放7天后电池无泄漏，性能良好，容量为100%;存放30天后，无泄漏、性能良好，容量为98%;存放30天后的电池再做3次充放电循环，容量又恢复到100%。

　　这试验说明该磷酸铁锂电池即使出现过放电（甚至到0V），并存放一定时间，电池也不泄漏、损坏。这是其他种类锂离子电池不具有的特性。
