软包电池的轻量化设计有什么优势呢、

轻量化设计，最主要目的是追求续航里程，消灭所有多余负担，轻装上阵。而如果轻量化再能跟降成本结合，则更是皆大欢喜。轻量化的道路很多，比如提高电芯能量密度;在细节设计中，确保强度的情况下追求结构件的轻薄(比如选更薄的材质，在板材上挖更大的孔);用铝材替换钣金件;使用密度更低的新材料打造壳体等。

标准化设计

标准化是大工业以来的长期追求，标准化是降低成本提高互换性的基石所在。具体到动力电池模组，还多了一个梯次利用的伟大目的。话虽如此，但现实是单体还没有标准化，那么模组标准化距离就更远了。

使用软包电池的知名车型案例

雷诺ZOE

2016年9月雷诺对ZOE电池包进行了升级，新款电池包总电量为45.6kWh，可用电量为41kWh，系统额定电压360V，系统成组方式为2P96S，共192个电芯，由12个2P8S模组组成。ZOE电池包采用风冷热管理方案，由中间的孔进，两侧的孔出。

每2个电芯被1个上铝壳体和1个下铝壳体包裹形成2P单元，两个铝壳体通过卡扣连接在一起，铝壳体的料厚为0.4mm。

铝壳体冲压形成3条凸起，凸起高度为0.8mm，相邻2P单元铝壳体的凸起接触，形成宽度1.6mm的间隙，电芯的热量传导至铝壳体，通过间隙内的空气流动对电芯进行冷却，同时间隙也可以吸收电芯的一部分膨胀。

ZOE的电芯由LG化学提供，2012版ZOE电芯为36Ah，尺寸为325X135X11.2mm，重量约0.86kg，电芯总重量为165.12，占PACK总重的57%。2016版ZOE电芯推测为，65Ah，大小尺寸与36Ah类似。

尼桑Leaf(无强制冷却)

Leaf电池小模组，每个壳体内放置4只电芯;小模组与小模组之间依靠注塑连接件连接。每个模组极柱的接线端，根据每个模组的数量，专门注塑定制了相应的接线盒，每个接线盒的形式与模组是一一对应的。如果模组内电芯(2p2s)数量改变，其接线盒就不能使用，除非数量是已有模组的整倍数，而且并列模组数一致。例如，如果一个模组是4×2(个电芯)的，那么改动后的模组就必须是8×2、12×2……，否则其原有电极接线盒就无法使用。

软包电池强电连接方式对比

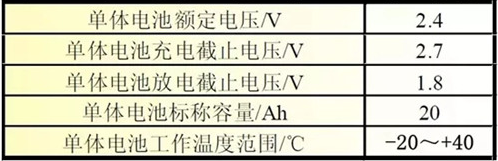

简介：模组形式如下图所示。选取某厂家软包装钛酸锂电池进行成组，其特性参数如下表所示。

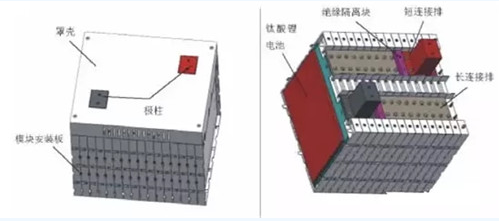

锂电池模块由钛酸锂电池、模块安装板、绝缘隔离块、罩壳、长连接排、短连接排、极柱组成，锂电池模块结构如下图所示。每两个模块安装板中间放置一个电池，形成5并3串的结构形式，串并联连接使用长连接排和短连接排将电池连接在一起，电池与长/短连接排之间以螺丝螺母的连接方式紧固。

极柱作为锂电池模块对外输出的接口，与短连接排相连，连接方式也为螺丝连接。长连接排与短连接排之间以绝缘隔离块进行电气隔离。

连接方式一：全螺丝连接的锂电池模块，即锂电池与长/短连接排、短连接排与极柱之间的连接全部采用螺丝连接的方式。

连接方式二：半激光焊接半螺丝连接的锂电池模块，即锂电池与长/短连接排之间的连接采用激光焊接，而短连接排与极柱之间的连接采用螺丝连接的方式。

连接方式三：激光焊接与一体式极柱的锂电池模块，即锂电池与长/短连接排之间的连接采用激光焊接，而短连接排与极柱做成一个整体的零件。

测试方法，单独测试螺丝连接和激光焊接的连接阻抗，各取一块短连接排与一节锂电池分别做螺丝连接和激光焊接实验，测量记录下各自的连接阻抗。同时通过测量锂电池模块正负极两端来得到整个模块的内阻值，从而比较不同连接方式下锂电池模块的内阻差异。连接阻抗和内阻均采用HIOKI电池测试仪测量获得。

在锂电池模块内布置若干热电阻或热电偶作为温度测量点，通过充放电实验测试锂电池模块不同温度点的温度情况。锂电池模块额定电流为100A，考虑到超负荷运行的极限电流大约为120A，故在实验测试中以电流120A的极限情况进行充放电。记录充放电过程中各温度测量点的最高温度、温升和温差。连接方式一的锂电池模块温度测量点为4个(受当时条件限制，只测了4个关键点)，采用的是热电阻测温。连接方式二和三的锂电池模块温度测量点为12个，采用的是热电偶测温。

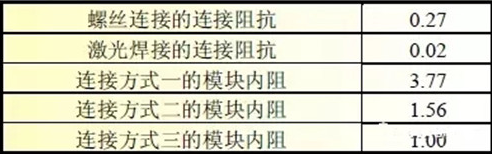

经过实验测试，连接阻抗和锂电池模块内阻如表2所示。不同连接方式的锂电池模块经过120A充放电(一个充放电循环)实验，其测量点的温度测试结果如下表所示。

实验结果分析，从数据可以看出，螺丝连接的连接阻抗要远远大于激光焊接的连接阻抗。形成螺丝连接的连接阻抗大的主要影响因素有：连接面表面不平整(表面粗糙度较大);受到环境因素影响，长/短连接排和电池接触面产生氧化或腐蚀;螺丝拧紧力不够，每个螺丝的拧紧力矩不一致;外界因素干扰引起螺丝松动，包括在运输、搬运过程中振动引起的螺丝松动。

由于激光焊接是将光能转化为热能，使材料熔化，从而达到焊接的目的，相当于将两者熔为一体，因此这种连接方式的阻抗必定会比较小。从锂电池模块内阻上看，连接方式三的锂电池模块内阻优于连接方式一和连接方式二。
