锂离子电池极化

电池极化

电流通过电极时，电极偏离平衡电极电势的现象称为极化，极化产生过电势。根据极化产生的原因可以将极化分为欧姆极化、浓差极化和电化学极化，图2是电池典型的放电曲线及各种极化对电压的影响。

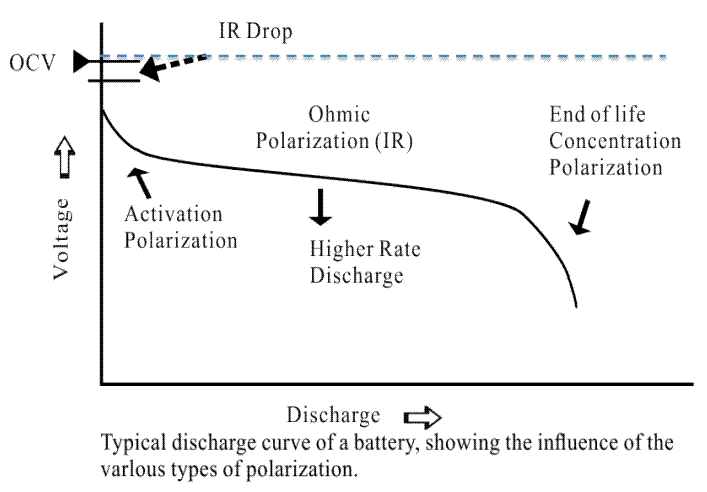

图2 典型放电曲线及极化

（1）欧姆极化：由电池连接各部分的电阻造成，其压降值遵循欧姆定律，电流减小，极化立即减小，电流停止后立即消失。

（2）电化学极化：由电极表面电化学反应的迟缓性造成极化。随着电流变小，在微秒级内显著降低。

（3）浓差极化：由于溶液中离子扩散过程的迟缓性，造成在一定电流下电极表面与溶液本体浓度差，产生极化。这种极化随着电流下降，在宏观的秒级(几秒到几十秒)上降低或消失。

电池的内阻随电池放电电流的增大而增大，这主要是由于大的放电电流使得电池的极化趋势增大，并且放电电流越大，则极化的趋势就越明显，如图3所示。根据欧姆定律： V=E0-I×RT，内部整体电阻RT的增加，则电池电压达到放电截止电压所需要的时间也相应减少，故放出的容量也减少。

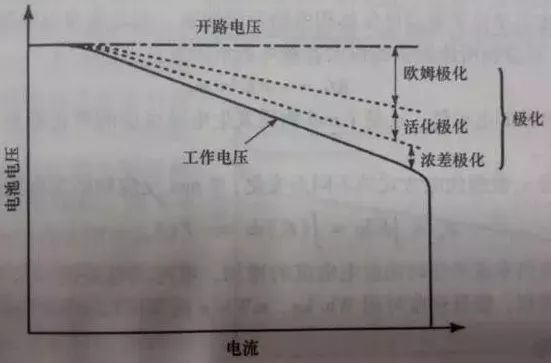

图3 电流密度对极化的影响

锂离子电池实质上是一种锂离子浓差电池，锂离子电池的充放电过程为锂离子在正负极的嵌入、脱出的过程。影响锂离子电池极化的因素包括：

（1）电解液的影响：电解液电导率低是锂离子电池极化发生的主要原因。在一般温度范围内，锂离子电池用电解液的电导率一般只有0.01～0.1S/cm,，是水溶液的百分之一。因此，锂离子电池在大电流放电时，来不及从电解液中补充Li+，会发生极化现象。提高电解液的导电能力是改善锂离子电池大电流放电能力的关键因素。

（2）正负极材料的影响：正负极材料颗粒大锂离子扩散到表面的通道加长，不利于大倍率放电。

（3）导电剂：导电剂的含量是影响高倍率放电性能的重要因素。如果正极配方中的导电剂含量不足，大电流放电时电子不能及时地转移，极化内阻迅速增大，使电池的电压很快降低到放电截止电压。
