具有希望的下一代高容量负极材料是什么、

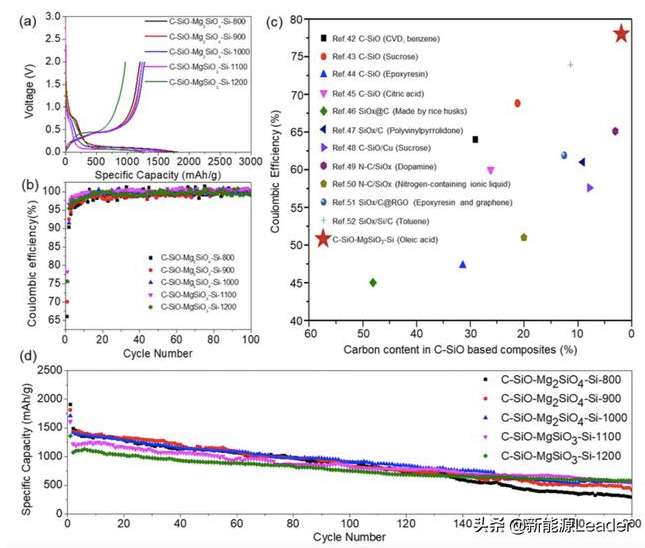

普通的SiO虽然材料容量相对较高（1800mAh/g），但是首次效率较低（70%以下），而在1000℃下处理得到的C-SiO-Mg2SiO4材料首次效率达到了75.8%，如果我们在材料中再加入部分的Si后我们还能够进一步的提升材料的容量，在800-1200℃下制备的C-SiO-Mg2SiO4-Si-800，C-SiO-Mg2SiO4-Si-900，C-SiO-Mg2SiO4-Si-1000,C-SiO-MgSiO3-Si-1100和C-SiO-MgSiO3-Si-1200材料的可逆容量分别达到1825、1771、1711、1608和1299mAh/g（如下图a所示，电流密度150mA/g），首次效率最高也可以达到78.3%（1100℃），远远高于C-SiO和C-SiO-Si材料（70%以下），这表明MgO的加入消耗了材料中的部分SiO2，因此很好的抑制了首次嵌锂过程中的副反应，减少了活性Li的消耗。SiO材料由于嵌锂过程中更小的体积膨胀，因此理论上应该具有更好的循环性能，从下图d我们能够看到经过MgO处理后的SiO材料仍然保持了非常好的循环性能，在扣式半电池中循环100次后容量保持率仍然达到60%以上。

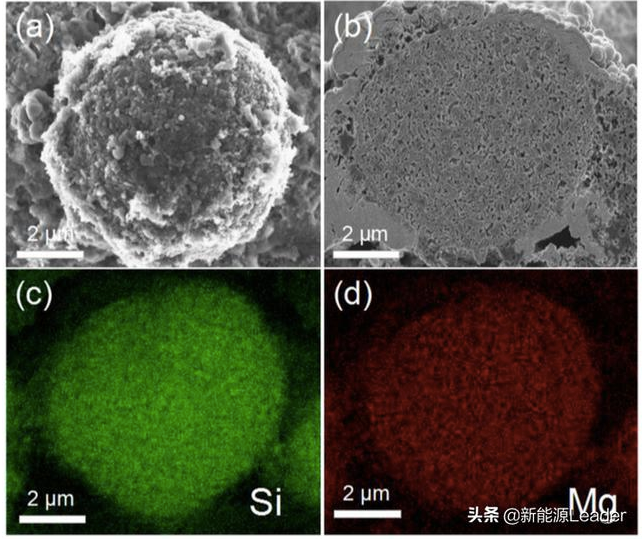

颗粒的粉化和破碎是引起Si基材料寿命衰降的重要原因，因此作者也采用SEM手段对循环100次后的电极进行分析（如下图所示），从下图a和b能够看到无论是颗粒的外观和横截面都几本保持了初始的样貌，没有发现明显的结构破损，这对于提升Si基材料的循环寿命是非常有利的。

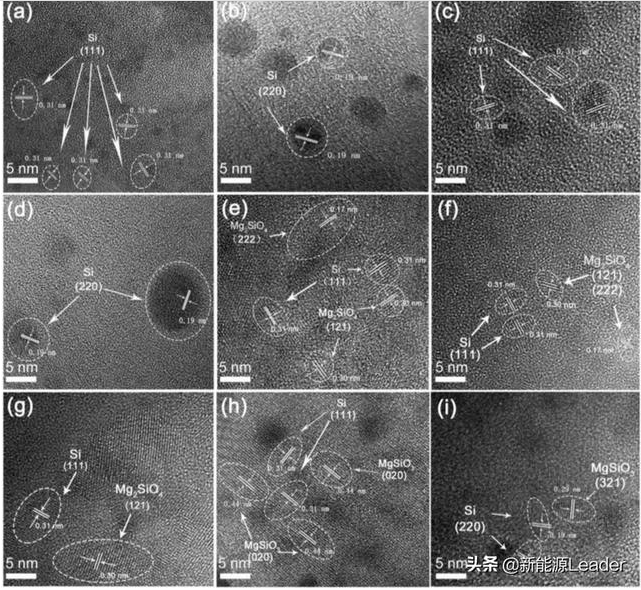

下图为SiO材料的透射电镜图片，从下图a能够看到在900℃烧结后SiO材料的内部开始出现了Si纳米晶体，随着烧结温度从900℃提高到1200℃（如下图b-d），SiO中的Si纳米晶体的数量不断减少，晶体Si的尺寸有所增大，同时我们从C-SiO-Mg2SiO4-Si（下图e-g）和C-SiO-MgSiO3-Si（下图h和i）材料中能够观察到Mg2SiO4和MgSiO3产物。

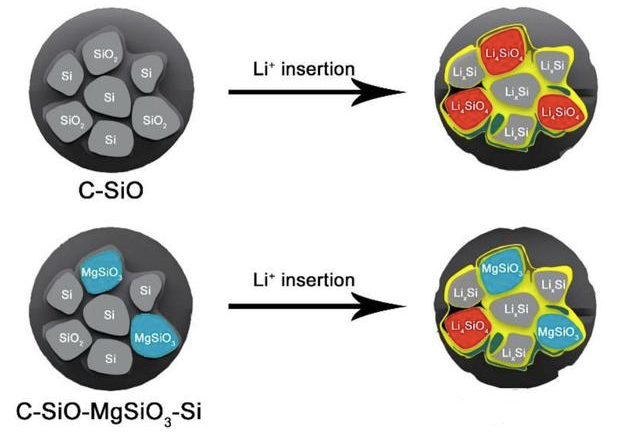

MgO提升SiO材料首次效率的原理如下图所示，通常来说SiO材料并非严格的化学计量比材料，而是由分布在SiO2中的纳米晶体Si构成，在首次嵌锂的过程中Li会与其中的SiO2反应生成没有电化学活性的Li4SiO4和Li2O等产物，因此导致首次效率较低，如果我们采用MgO首先与SiO2发生反应生成Mg2SiO4和MgSiO3产物后能够有效的抑制Li的副反应，提升SiO材料的首次效率，同时反应产物Mg2SiO4和MgSiO3具有多孔结构，因此也能够很好的吸收Si材料在嵌锂过程中的体积膨胀，从而在一定程度上还能够改善材料循环性能。

SiO材料相比于SiC材料具有更小的体积膨胀和更加优良的循环性能，是一种非常具有希望的下一代高容量负极材料，但是内在反应机理的局限，使得SiO材料的首次效率远远低于石墨和硅碳材料，成为了制约其发展的关键因素，YuZhang等人通过MgO与SiO2反应生成Mg2SiO4和MgSiO3从而很好的抑制了Li在首次嵌入过程中副反应，减少了活性Li的消耗，从而大幅提升了材料的首次效率，并且该材料的制备方法具有规模化生产的潜力，目前在实验室级别已经能够完成公斤级样品的生产，因此具有广泛的应用前景。
