随着制造业的快速发展，中国汽车工业面临着产业转型、降低排放、能源危机和低碳发展的挑战，发展新能源汽车已经成为降低汽车工业石油依赖和排气污染的唯一途径，中国政府为了推进新能源汽车工业，发布了一系列发展规划、财政补贴和税务鼓励计划，促进新能源汽车行业的发展。
电池组是电动汽车的主要储能部件，由锂电池组成，直接影响到电动车的性能。
电池包内温度上升严重影响电池组的电化学系统的运行、循环寿命、充电可接受性、电池包功率和能量、安全性和可靠性等。如果电动汽车电池组不能及时散热，将导致电池组系统
的温度过高或分布不均匀，其结果将降低电池充放电循环效率，影响电池的功率和能量发挥，严重时还将导致热失控，影响系统安全性与可靠性；另外，由于发热电池体的密集摆放，中间区域必然热量聚集较多，边缘区域较少则增加了电池包中各单元之间的温度不均衡，这将造成各电池模块、单体性能的不均衡，最终影响电池性能的一致性及电池荷电状态（SOC）估计的准确性，影响到电动汽车的系统控制。
新能源汽车动力电池热管理技术剖析

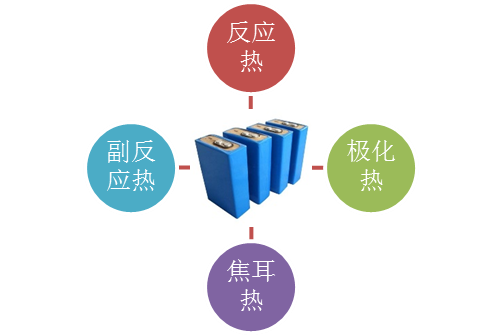

锂电池产生热量

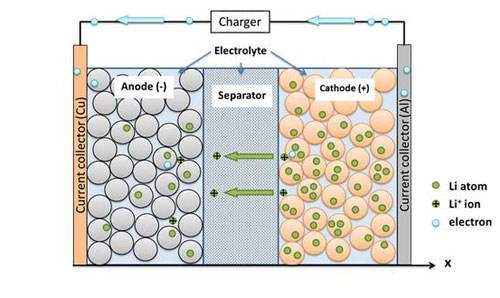

锂电池内部反应过程
锂离子电池工作原理本质上是内部正负极与电解液之间的氧化还原反应，在低温下电极表面活性物质嵌锂反应速率减慢、活性物质内部锂离子浓度降低，这将引起电池平衡电势降低、内阻增大、放电容量减少，极端低温情况甚至会出现电解液冻结、电池无法放电等现象，极大的影响电池系统低温性能，造成电动汽车动力输出性能衰减和续驶里程减少。
此外，在低温环境下充电容易在负极表面形成锂沉积，金属锂在负极表面积累会刺穿电池隔膜造成电池正负极短路，威胁电池使用安全，电动汽车电池系统低温充电安全问题极大的制约了电动汽车在寒冷地区的推广。
因此为了提高整车性能，使电池组发挥最佳的性能和寿命，就需要优化电池包的结构，设计能够适应高温和低温的电动汽车电池包热管理系统BTMS。
电动汽车电池系统热管理技术现状
动力电池散热研究可分为空气散热、液冷散热、固体相变材料散热和热管散热等方式，现有主要散热技术以前三种为主。
空冷式散热系统
空冷式散热系统也叫风冷式散热系统。空冷式的散热方式最为简单，只需要让空气流经电池表面带走动力电池所产生的热量，达到对动力电池组散热的目的。
根据通风措施的不同，空冷式又有自然对流散热和强制通风散热两种方式。
自然对流散热不依靠外部附加的强制通风措施（如加风机等），只是通过电池包内部流体自身因温度变化而产生的气流进行冷却散热的系统。
强制对流冷却散热系统是在自然对流散热系统的基础上加上了相应的强制通风技术的散热系统。
当前动力电池空冷式散热主要有串联式和并联式两种系统。但该种方式效果较差，且很难达到较高的电池均温性。
新能源汽车动力电池热管理技术剖析
串联风冷散热/并联风冷散热
液冷式散热系统
动力电池的液冷式散热系统是指制冷剂直接或间接地接触动力电池，然后通过液态流体的循环流动把电池包内产生的热量带走达到散热效果的一种散热系统。
制冷剂可以是水、水和乙二醇的混合物、矿物质油和R134a等，这些制冷剂拥有较高的导热率，可以达到较好的散热效果。
当前动力电池的液冷技术也拥有了相当成熟的技术，在电动汽车的散热系统中也有了相对广泛的应用，比如特斯拉电池包就是采用水和乙二醇的混合物的液冷方式散热，宝马i3采用R134a进行散热。
液冷式系统往往要求更复杂的更加严苛的结构设计以防止液态制冷剂的泄漏以及保证电池包内电池单体之间的均匀性，而液冷系统的复杂结构也使得整套散热系统变得十分笨重，不仅增加整车的重量，使得整车的负担大大增加，而且同时由于其结构的复杂性及高密封性使得液冷系统的维护和保养相对困难，维护成本也相应增加。
电池组是电动汽车的主要储能部件，由锂电池组成，直接影响到电动车的性能。
电池组是电动汽车的主要储能部件，由锂电池组成，直接影响到电动车的性能。由于车辆上装载电池的空间有限，正常运行所需的电池数目也较大，电池会以不同倍率放电，并以不同生热速率产生大量热量，再加上时间累积以及空间影响将会聚集大量热量，从而导致电池组运行环境温度情况复杂多变。电池包内温度上升严重影响电池组的电化学系统的运行、循环寿命、充电可接受性、电池包功率和能量、安全性和可靠性等。如果电动汽车电池组不能及时散热，将导致电池组系统的温度过高或分布不均匀，其结果将降低电池充放电循环效率，影响电池的功率和能量发挥，严重时还将导致热失控，影响系统安全性与可靠性；另外，由于发热电池体的密集摆放，中间区域必然热量聚集较多，边缘区域较少则增加了电池包中各单元之间的温度不均衡，这将造成各电池模块、单体性能的不均衡，最终影响电池性能的一致性及电池荷电状态（SOC）估计的准确性，影响到电动汽车的系统控制。
锂电池产生热量
锂电池内部反应过程
由于车辆上装载电池的空间有限，正常运行所需的电池数目也较大，电池会以不同倍率放电，并以不同生热速率产生大量热量，再加上时间累积以及空间影响将会聚集大量热量，从而导致电池组运行环境温度情况复杂多变。电池包内温度上升严重影响电池组的电化学系统的运行、循环寿命、充电可接受性、电池包功率和能量、安全性和可靠性等。如果电动汽车电池组不能及时散热，将导致电池组系统
的温度过高或分布不均匀，其结果将降低电池充放电循环效率，影响电池的功率和能量发挥，严重时还将导致热失控，影响系统安全性与可靠性；另外，由于发热电池体的密集摆放，中间区域必然热量聚集较多，边缘区域较少则增加了电池包中各单元之间的温度不均衡，这将造成各电池模块、单体性能的不均衡，最终影响电池性能的一致性及电池荷电状态（SOC）估计的准确性，影响到电动汽车的系统控制。
新能源汽车动力电池热管理技术剖析
锂电池产生热量
锂电池内部反应过程
锂离子电池工作原理本质上是内部正负极与电解液之间的氧化还原反应，在低温下电极表面活性物质嵌锂反应速率减慢、活性物质内部锂离子浓度降低，这将引起电池平衡电势降低、内阻增大、放电容量减少，极端低温情况甚至会出现电解液冻结、电池无法放电等现象，极大的影响电池系统低温性能，造成电动汽车动力输出性能衰减和续驶里程减少。
此外，在低温环境下充电容易在负极表面形成锂沉积，金属锂在负极表面积累会刺穿电池隔膜造成电池正负极短路，威胁电池使用安全，电动汽车电池系统低温充电安全问题极大的制约了电动汽车在寒冷地区的推广。
因此为了提高整车性能，使电池组发挥最佳的性能和寿命，就需要优化电池包的结构，设计能够适应高温和低温的电动汽车电池包热管理系统BTMS。
电动汽车电池系统热管理技术现状
动力电池散热研究可分为空气散热、液冷散热、固体相变材料散热和热管散热等方式，现有主要散热技术以前三种为主。
空冷式散热系统
空冷式散热系统也叫风冷式散热系统。空冷式的散热方式最为简单，只需要让空气流经电池表面带走动力电池所产生的热量，达到对动力电池组散热的目的。
根据通风措施的不同，空冷式又有自然对流散热和强制通风散热两种方式。
自然对流散热不依靠外部附加的强制通风措施（如加风机等），只是通过电池包内部流体自身因温度变化而产生的气流进行冷却散热的系统。
强制对流冷却散热系统是在自然对流散热系统的基础上加上了相应的强制通风技术的散热系统。
当前动力电池空冷式散热主要有串联式和并联式两种系统。但该种方式效果较差，且很难达到较高的电池均温性。
新能源汽车动力电池热管理技术剖析
串联风冷散热/并联风冷散热
液冷式散热系统
动力电池的液冷式散热系统是指制冷剂直接或间接地接触动力电池，然后通过液态流体的循环流动把电池包内产生的热量带走达到散热效果的一种散热系统。
制冷剂可以是水、水和乙二醇的混合物、矿物质油和R134a等，这些制冷剂拥有较高的导热率，可以达到较好的散热效果。
当前动力电池的液冷技术也拥有了相当成熟的技术，在电动汽车的散热系统中也有了相对广泛的应用，比如特斯拉电池包就是采用水和乙二醇的混合物的液冷方式散热，宝马i3采用R134a进行散热。
液冷式系统往往要求更复杂的更加严苛的结构设计以防止液态制冷剂的泄漏以及保证电池包内电池单体之间的均匀性，而液冷系统的复杂结构也使得整套散热系统变得十分笨重，不仅增加整车的重量，使得整车的负担大大增加，而且同时由于其结构的复杂性及高密封性使得液冷系统的维护和保养相对困难，维护成本也相应增加。
